小拉机技术参数

型号/主要技术参数	进线直径（mm）	出线直径（mm）	最大伸线轮直径（mm）	定速轮直径 (mm)	眼模数	最高线速（mpm/max）	主电机/收线电机 (kw)	外形尺寸(L*W*H)	重量（KG）
22DS小拉机	φ0.6-1.2	Φ0.1-0.4	Φ242	Φ207	22	2500	11/3.7	2050×1600×1900	2500
24DS小拉机	φ0.5-1.0	Φ0..08-0.25	Φ242	Φ207	24	2500	11/3.7	2050×1600×1900	2500

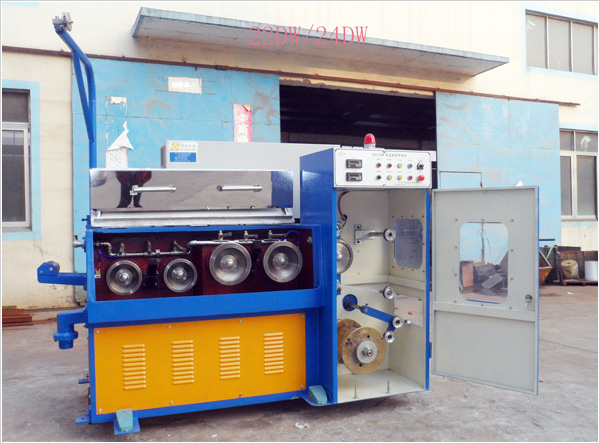

22DW小拉机	φ0.6-1.2	Φ0.1-0.7	Φ242	Φ207	22	2500	15/3.7	2050×1600×1900	2500
22DW小拉机	φ0.6-1.2	Φ0.08-0.5	Φ242	Φ207	24	2500	15/3.7	2050×1600×1900	2500

• 特殊规格，可根据用户设计制造

中小拉连续退火机技术参数

型号/主要技术参数	进线直径（mm）	出线直径（mm）	最大伸线轮直径（mm）	定速轮直径 (mm)	眼模数	最高线速（mpm/max）	主电机/收线电机 (kw)	退火方式	退火功率（KVA）	外形尺寸(L*W*H)	重量（KG）
14DT中小拉中小拉连续退火机	φ0.8- 1.6	Φ0.25-0.6	Φ316	Φ268	14	1200	15/3.7	直流三段式	30	2600×1600×1900	3200
22DT中小拉中小拉连续退火机	φ0.6-1.2	Φ0.1-0.32	Φ242.85	Φ199	22	2000	11/3.7	直流三段式	16	2100×1600×1700	3000

• 特殊规格，可根据用户设计制造
