产品信息: 上引法无氧铜杆连铸机组是生产大长度光亮无氧杆材、管材、扁坯及其它型材的新工艺。大长度光亮无氧铜杆及型材具有导电率高、含氧量低等特点,与传统工艺相比具有投资少、生产成本低、生产工艺操作简便、产品品质高、品种规格调整简便灵活,无环境污染等特点。 用途: 1、铜杆:用作电缆、电线、电磁线、漆包线、电话线、电脑线等线材。 2、铜管:用作空调、家用工业用的铜管、接头等的铜材。 3、扁坯:用作铜母排、电器原件、轧制铜带等的坯料。 4、铜合金线:用作汽车,高速电车的导线、机械产品用的轴承、铜轴、铜套、焊接丝及电子装饰等其它产品的坯料。 机组常规组成: 工频感应炉系统、上引连铸机、限位装置、成圈收线机、水冷却系统、测温系统、机组电控系统及加料装置组成。
机组生产工艺流程: 阴极铜(电解板)-工频感应炉(熔化仓-过渡仓-保温炉)-连铸机(上引结晶成型材)铸杆-收线-型材出售或深加工
售后服务:
- 免费提供技术咨询
- 为需方组织技术培训
- 派技术人员指导安装调试出产品
- 保证常年提供易损易耗备件
无氧铜杆特点:
上引法无氧铜杆连铸机组技术参数
序号 |
型号 |
铸杆头数 |
规格
mm |
工频感应炉型号 |
年产量
(吨) |
上引驱动方式 |
收线方式 |
收线重量
(kg) |
装机容量 |
实际运行功率 |
吨耗电
( kWh/t ) |
1 |
SL04-Q2-S-B-8/20 |
4 |
8-20 |
双体炉 |
2000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
330 |
160 |
≤360 |
2 |
SL06-Q2-S-B-8/20 |
6 |
8-20 |
双体炉 |
3000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
330 |
180 |
≤350 |
3 |
SL06-Q2-S-A-16/30 |
6 |
16-30 |
双体炉 |
3000 |
伺服驱动 |
常规收线,手动排线 |
≤2500kg |
330 |
180 |
≤350 |
4 |
SL08-QL-S-B-8/20 |
8 |
8-20 |
三体炉 |
4000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
480 |
230 |
≤340 |
5 |
SL10-QL-S-A-16/30 |
10 |
16-30 |
三体炉 |
6000 |
伺服驱动 |
常规收线,手动排线 |
≤2500kg |
480 |
270 |
≤340 |
6 |
SL10-QL-S-B-16/30 |
10 |
16-30 |
三体炉 |
6000 |
伺服驱动 |
自动跟踪,自动排线 |
≤3000kg |
480 |
270 |
≤340 |
7 |
SL10-QL-S-B-8/20 |
10 |
8-20 |
三体炉 |
5000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
480 |
250 |
≤340 |
8 |
SL12-QL-S-B-8/20 |
12 |
8-20 |
三体炉 |
6000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
480 |
270 |
≤340 |
9 |
SL14-QG-S-A-16/30 |
12 |
16-30 |
三体炉 |
8000 |
伺服驱动 |
常规收线,手动排线 |
≤2500kg |
750 |
480 |
≤340 |
10 |
SL14-QG-S-B-16/30 |
12 |
16-30 |
三体炉 |
8000 |
伺服驱动 |
自动跟踪,自动排线 |
≤3000kg |
750 |
480 |
≤340 |
11 |
SL16-QR-S-A-16/30 |
16 |
16-30 |
三体炉 |
10000 |
伺服驱动 |
常规收线,手动排线 |
≤2500kg |
950 |
540 |
≤330 |
12 |
SL16-QR-S-B-16/30 |
16 |
16-30 |
三体炉 |
10000 |
伺服驱动 |
自动跟踪,自动排线 |
≤3000kg |
950 |
540 |
≤330 |
13 |
SL16-QG-S-B-8/20 |
16 |
8-20 |
三体炉 |
9000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
750 |
480 |
≤330 |
14 |
SL20-QW-S-B-8/20 |
20 |
8-20 |
三体炉 |
10000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
950 |
500 |
≤320 |
15 |
SL20-QW2-S-A-16/30 |
20 |
16-30 |
三体炉 |
12000 |
伺服驱动 |
常规收线,手动排线 |
≤2500kg |
1000 |
540 |
≤320 |
16 |
SL20-QW2-S-B-16/30 |
20 |
16-30 |
三体炉 |
12000 |
伺服驱动 |
自动跟踪,自动排线 |
≤3000kg |
1000 |
540 |
≤320 |
17 |
SL24-QW2-S-B-8/20 |
24 |
8-20 |
三体炉 |
12000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
1000 |
540 |
≤320 |
18 |
SL24-QW3-S-A-16/30 |
24 |
16-30 |
三体炉 |
15000 |
伺服驱动 |
常规收线,手动排线 |
≤2500kg |
1100 |
700 |
≤320 |
19 |
SL24-QW3-S-B-16/30 |
24 |
16-30 |
三体炉 |
15000 |
伺服驱动 |
自动跟踪,自动排线 |
≤3000kg |
1100 |
700 |
≤320 |
20 |
SL28-QW3-S-B-8/20 |
28 |
8-20 |
三体炉 |
15000 |
伺服驱动 |
自动跟踪收线,自动排线 |
≤3000kg |
1100 |
540 |
≤320 |

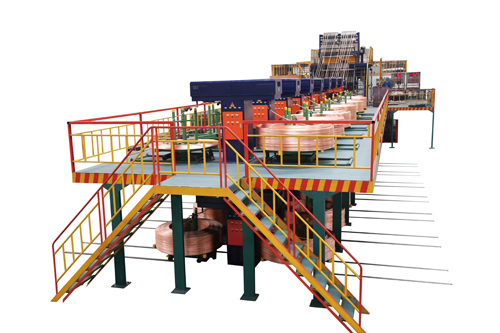

现场设备照片:
机组整体布局示意图:
上引机组工频感应炉
|
上引机组电控系统 |
加料机构 |
上引机组连铸机部件 |
上引机组收线机 |
收线机张力式限位装置 | |
