用途：
本机组是吸收国内外先进高速铜拉线机优点，采用鼓轮浸入拉丝液拉制铜线，等径鼓轮、直拉、滑动式高速拉丝机。
本机组主要用于裸铜导线的拉制，将φ8mm的铜杆通过9模~11模的连续拉拔拉制成φ3mm~φ2mm的铜线，并采用自动盘式卸线、自动形成梅花型成圈的拉丝机组。本机组具有操作简便、生产效率高、生产成本低、噪音低、维修方便等优点。
机组构成：
本机组主要由龙门式放线架、大拉机主机、JY-750型梅花落线机（或双盘收线机）、电控系统和冷却润滑系统等部分组成，并附有轧头穿模机相配套，组成整套机组
技术参数：

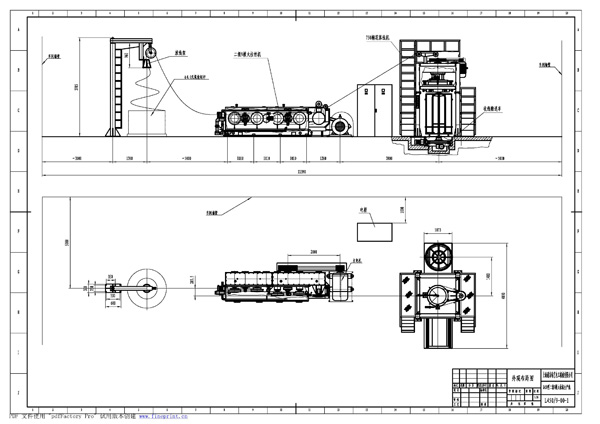

L450/5二级九模大拉机技术参数
|
型号/主要技术参数 |
进线直径（mm） |
出线直径（mm） |
鼓轮直径（mm） |
定速轮直径
(mm) |
最多拉伸道次 |
主电机/收线电机
(kw) |
收线方式 |
拉丝速度
(m/s) |
延伸系数 |
机组外形尺寸 |
|
L450/5-A-1大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
75/15 |
倒立式成圈收线 |
6~7 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-A-2大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
75/11 |
象鼻子成圈收线 |
6~7 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-B-1大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
90/15 |
倒立式成圈收线 |
8~9 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-B-2大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
90/11 |
象鼻子成圈收线 |
8~9 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-C-1大拉机 |
φ8 |
Φ3-2.4 |
Φ450/80 |
Φ450 |
9 |
110/15 |
倒立式成圈收线 |
9~11 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-C-2大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
110/11 |
象鼻子成圈收线 |
9~11 |
1.2~1.28 |
13000*5000*3500 |

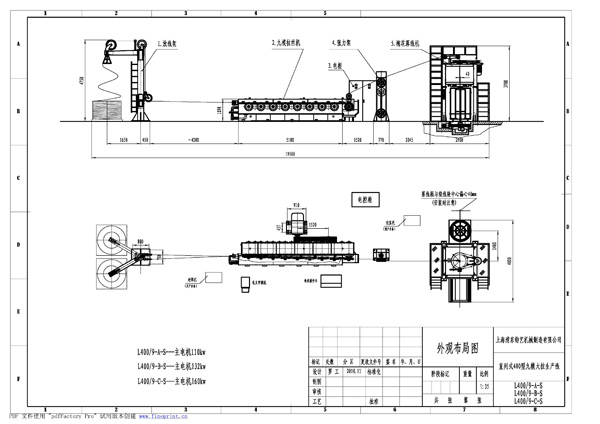

直列式9-11模铜大拉机技术参数
|
型号/主要技术参数 |
进线直径（mm） |
出线直径
（mm） |
鼓轮直径
（mm） |
定速轮
直径
(mm) |
最多拉伸道次 |
主电机
(kw) |
收线方式 |
拉丝
速度
(m/s) |
延伸
系数 |
收线尺寸 |
机组外形尺寸 |
备注 |
|
L400/9-A 大拉机 |
φ8 |
Φ3-2.4 |
Φ400 |
Φ400 |
9 |
110 |
倒立式成圈收线 |
9~11 |
1.2~1.35 |
950*550*1600 |
14500*5000*4000 |
可配置象鼻子收线 |
|
L400/9-B大拉机 |
φ8 |
Φ3-2.4 |
Φ400 |
Φ400 |
9 |
132 |
倒立式成圈收线 |
10~13 |
1.2~1.35 |
950*550*1600 |
14500*5000*4000 |
可配置双盘收线
|
|
L400/9-C 大拉机 |
φ8 |
Φ3-2 |
Φ400 |
Φ400 |
11 |
160 |
倒立式成圈收线 |
10~15 |
1.2~1.35 |
950*550*1600 |
16000*5000*4000 |
可配置连续退火、双盘收线 |
|
L400/11-A大拉机 |
φ8 |
Φ3-2 |
Φ400 |
Φ400 |
11 |
132 |
倒立式成圈收线 |
9-13 |
1.2~1.35 |
950*550*1600 |
16000*5000*4000 |
可配置连续退火、双盘收线 |
|
L400/11-B 大拉机 |
φ8 |
Φ3-2 |
Φ400 |
Φ400 |
11 |
160 |
倒立式成圈收线 |
10-15 |
1.2~1.35 |
950*550*1600 |
16000*5000*4000 |
可配置连续退火、双盘收线 |
售后服务：
- 免费提供技术咨询
- 为需方提供技术培训
- 派员指导设备安装、调试出产品
- 保证常年提供易损易耗备件

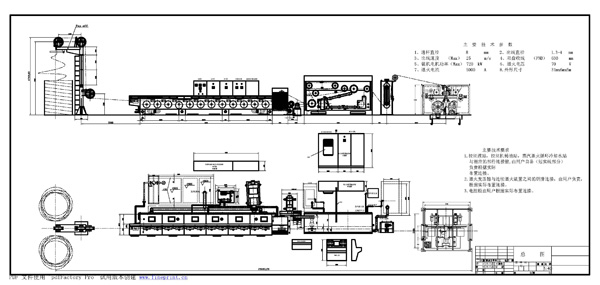

铜/铝大拉丝机组L450
用途：
本机器专供电线电缆厂家拉制进线直径为φ8.0mm。出线直径为φ1.2～4.0mm的圆铜线材之用，可拉制硬铜线和连续退火软铜线。拉线鼓轮采用串列式排列，定速轮和其它12道拉线鼓轮分别由二台直流电机拖动，可进行快速换模，极大地方便了操作。
机组构成：
本机组主要由放线架、拉线主机、连续退火装置、储线装置、双盘收线装置、齿轮箱润滑油系统、电控系统，并附有轧头穿模机相配套，组成整套机组
售后服务：
- 免费提供技术咨询
- 为需方提供技术培训
- 派员指导设备安装、调试出产品
- 保证常年提供易损易耗备件
技术参数：
L450/5二级九模大拉机技术参数
|
型号/主要技术参数 |
进线直径（mm） |
出线直径（mm） |
鼓轮直径（mm） |
定速轮直径
(mm) |
最多拉伸道次 |
主电机/收线电机
(kw) |
收线方式 |
拉丝速度
(m/s) |
延伸系数 |
机组外形尺寸 |
|
L450/5-A-1大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
75/15 |
倒立式成圈收线 |
6~7 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-A-2大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
75/11 |
象鼻子成圈收线 |
6~7 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-B-1大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
90/15 |
倒立式成圈收线 |
8~9 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-B-2大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
90/11 |
象鼻子成圈收线 |
8~9 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-C-1大拉机 |
φ8 |
Φ3-2.4 |
Φ450/80 |
Φ450 |
9 |
110/15 |
倒立式成圈收线 |
9~11 |
1.2~1.28 |
13000*5000*3500 |
|
L450/5-C-2大拉机 |
φ8 |
Φ3-2.4 |
Φ450/280 |
Φ450 |
9 |
110/11 |
象鼻子成圈收线 |
9~11 |
1.2~1.28 |
13000*5000*3500 |
直列式9-11模铜大拉机技术参数
|
型号/主要技术参数 |
进线直径（mm） |
出线直径
（mm） |
鼓轮直径
（mm） |
定速轮
直径
(mm) |
最多拉伸道次 |
主电机
(kw) |
收线方式 |
拉丝
速度
(m/s) |
延伸
系数 |
收线尺寸 |
机组外形尺寸 |
备注 |
|
L400/9-A 大拉机 |
φ8 |
Φ3-2.4 |
Φ400 |
Φ400 |
9 |
110 |
倒立式成圈收线 |
9~11 |
1.2~1.35 |
950*550*1600 |
14500*5000*4000 |
可配置象鼻子收线 |
|
L400/9-B大拉机 |
φ8 |
Φ3-2.4 |
Φ400 |
Φ400 |
9 |
132 |
倒立式成圈收线 |
10~13 |
1.2~1.35 |
950*550*1600 |
14500*5000*4000 |
可配置双盘收线
|
|
L400/9-C 大拉机 |
φ8 |
Φ3-2 |
Φ400 |
Φ400 |
11 |
160 |
倒立式成圈收线 |
10~15 |
1.2~1.35 |
950*550*1600 |
16000*5000*4000 |
可配置连续退火、双盘收线 |
|
L400/11-A大拉机 |
φ8 |
Φ3-2 |
Φ400 |
Φ400 |
11 |
132 |
倒立式成圈收线 |
9-13 |
1.2~1.35 |
950*550*1600 |
16000*5000*4000 |
可配置连续退火、双盘收线 |
|
L400/11-B 大拉机 |
φ8 |
Φ3-2 |
Φ400 |
Φ400 |
11 |
160 |
倒立式成圈收线 |
10-15 |
1.2~1.35 |
950*550*1600 |
16000*5000*4000 |
可配置连续退火、双盘收线 |
|
